Кавказский биосферный заповедник

Связь и SOS там, где нет сотовой сети

Автономная mesh-сеть на горных маршрутах: турист одной кнопкой подаёт сигнал тревоги с координатами, группы остаются на связи — без вышек, без интернета у туриста и без абонентской платы.

16ретрансляторов на вершинах

9шлюзов в интернет

~2400 км²расчётная зона связи

0 ₽для туриста

Листайте вниз — камера проведёт по сети. Карта интерактивна: вращайте и наклоняйте.

Проблема

На маршруте связь пропадает через пару километров

Травма, потеря группы, резкая смена погоды — турист часто не может ни вызвать помощь, ни сообщить, где он. Это прямой риск для жизни и ответственность территории.

📵 Нет сигналавызвать помощь неоткуда

📍 Нет координатпоиск занимает часы

Решение · зоны покрытия

Сеть ретрансляторов на доминирующих вершинах

Солнечные автономные узлы на главных вершинах — Фишт, Чугуш, Ачишхо, Аибга и другие — принимают и передают сигнал по цепочке. Зоны считаются прямо в этой странице по реальному рельефу (те же тайлы высот, что строят 3D) и по бюджету линии связи реального железа: цвет — запас сигнала в дБ. Жёлтым — маршруты заповедника, тонкими — все тропы SochiTrail.

…зона с запасом ≥10 дБ

…площади заповедника

96маршрутов на карте

Учтены кривизна Земли и рефракция (k = 4/3), мачта 8 м, приёмник в руке 1,5 м, лес ниже 1900 м (−10 дБ), дифракция у горизонта, запас на замирания 10 дБ.

Солнечное питаниеТекст + координатыКруглый год

Железо

Реальные устройства, на которых всё посчитано

RAK WisMesh Repeater — Ретранслятор RAK WisMesh (SX1262, солнечная панель, АКБ 5,2 А·ч)

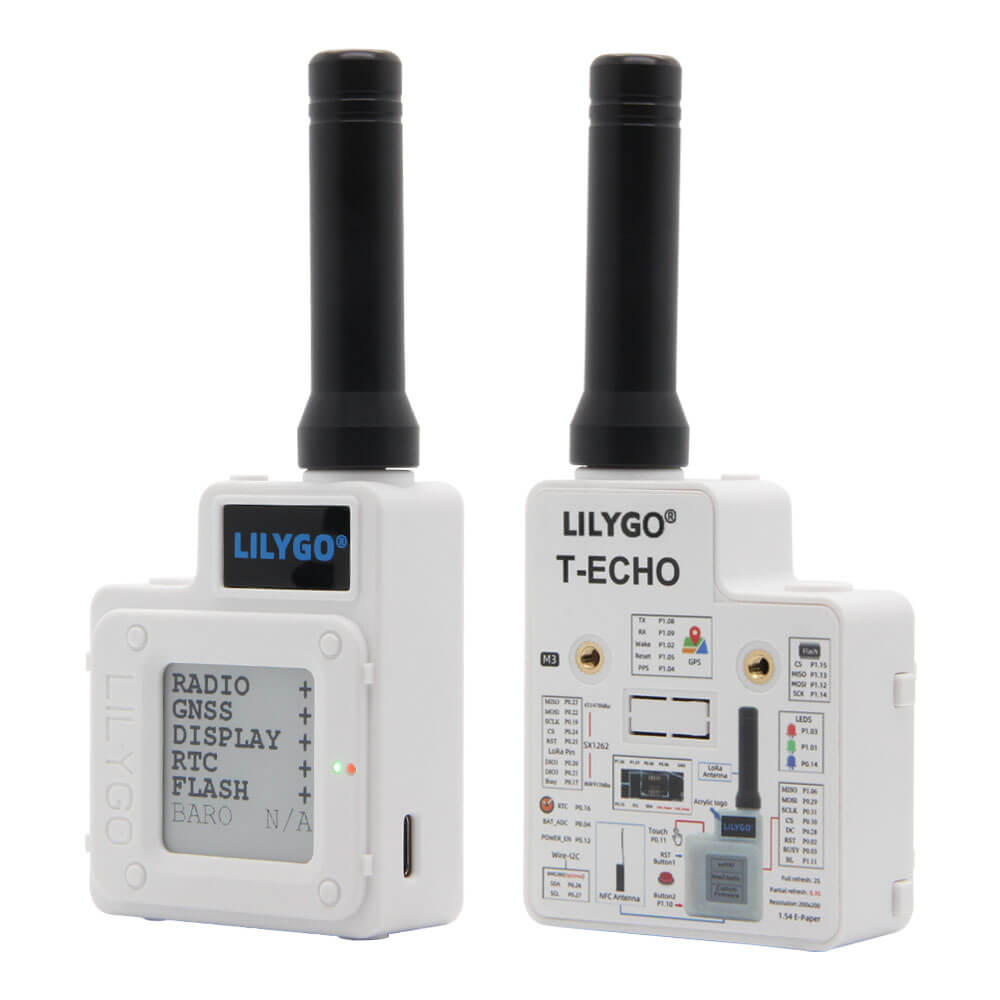

Носимая нода LilyGO T-Echo: SX1262, GPS L76K, e-ink, 850 мА·ч — $48

Ретранслятор	RAK4631 (nRF52840 + SX1262), внешняя антенна 5,8 dBi, мачта 8 м, панель 20–25 Вт, LiFePO4
Носимая нода	T-Echo / Heltec V3 / RAK WisMesh Pocket — SX1262, встроенный GPS, кнопка SOS
Шлюз	Нода + LTE-роутер в посёлке; на кордонах без связи — VSAT
Прошивка	Meshtastic (open source), пресет LongFast, регион RU

Прошивка и протокол открытые — нет привязки к вендору; железо закупается напрямую (RAK, LilyGO, Heltec), что даёт низкую стоимость носимой ноды.

Бюджет линии связи

Почему зону ограничивает рельеф, а не дальность

Худшее направление — нода в руке → ретранслятор. Считаем по спецификациям:

Мощность ноды	+20 dBm лимит региона RU, 868,7–869,2 МГц
Антенна ноды / ретранслятора	+1 dBi / +5,8 dBi, кабель −1 дБ
Тело, ориентация	−3 дБ
Потери в свободном пространстве	91,2 дБ + 20·log₁₀(d, км)
Лес ниже границы леса	−10 дБ
Чувствительность LongFast	−131 dBm (бюджет 153 дБ при 22 dBm)

+27 дБзапас на 20 км в лесу

+21 дБзапас на 40 км в лесу

>100 кмпредел при прямой видимости

Вывод: при прямой видимости запас остаётся двузначным даже на десятках километров — поэтому узлы ставятся на вершины, а зона определяется тем, что видно с вершины.

Откуда интернет

Сеть выходит в интернет через 9 шлюзов

Сама mesh-сеть интернета не требует — SOS идёт по радио от ретранслятора к ретранслятору. В интернет сигнал выходит на шлюзах (синие точки): это посёлки и кордоны с сотовой связью или оптикой, а там, где связи нет совсем, — спутниковый канал VSAT на кордоне.

LTE / оптикаКрасная Поляна, Роза Хутор, Лаура, Гузерипль, Псебай

Спутник (VSAT)Черноречье, Энгельмановы поляны, Лагонаки, Бабук-Аул

≤ 3хопа от любого узла до интернета

< 35 кмлюбое звено магистрали

Оранжевый пунктир — магистраль между ретрансляторами, синий — звено до шлюза. Кликните узел — покажет канал и число хопов.

Интеграция со спасателями

Тревога доходит до поста МЧС и Кубань-СПАС

Через шлюз сеть выходит в интернет: SOS с координатами виден на дежурном пункте в реальном времени. Сигнал привязывается к ближайшему посту — Южный РПСО МЧС, Красная Поляна, Гузерипль, кордон Лаура.

Расположение постов — по месту базирования, ориентировочно; уточняется с ведомствами.

Пилот · маршрут №13

Красная Поляна → Ачипсинские водопады

Начинаем с одного маршрута: два ретранслятора на массиве Ачишхо (2390 и 2211 м) накрывают посёлок, тропу и бо́льшую часть пути к водопадам. Проверяем тревогу, дежурный пункт, автономность — и масштабируем.

2 узлаАчишхо Главная + Вост. плечо

…маршрута №13 в зоне (запас ≥10 дБ)

Здесь зона пересчитана в высоком разрешении (≈14 м/пиксель): зелёным — уверенный приём, оранжевым — на пределе.

Проверено в поле

Такие сети уже работают в горах

Узел на вершине, рекорд 331 км — Узел на вершине — рекорд дальности 331 км, гора → гора (868 МГц, RAK4631)

Карта теста на 254 км — 254 км на пресете LongFast — том же, что в нашем расчёте

331 км	MartinR7 — RAK4631, антенна 55 см, 868 МГц, гора → гора
254 км	kboxlabs — LongFast, ретранслятор с антенной 5,8 dBi, нода со штатной 2 dBi
166 км	T-Beam, антенны 5–6 dBi, трасса проверена по рельефу

Методика бюджета линии — как в Meshtastic Range Planner; пресеты и регион RU — по документации Meshtastic; рекорды — Range Tests. Фото — meshtastic.org, lilygo.cc.

Экономика

Для туриста бесплатно. Спутник — дорого

	Спутник (inReach)	Mesh
Устройство	≈300 $	недорогая нода
Абонплата	15–65 $/мес	нет
Для туриста	платно	0 ₽

Устройство — личное или в аренду у территории, с кнопочным SOS. При гранте затраты территории ≈ 0.

Финансирование

Реальные грантовые программы

Нацпроект «Туризм и индустрия гостеприимства» безопасность на маршрутах → Русское географическое общество grant.rgo.ru · до 31 окт 2026 → Фонд президентских грантов президентскиегранты.рф →

Следующий шаг

Запустим пилот на маршруте №13

Техническую часть, развёртывание и обслуживание берём на себя. Территория — партнёр и площадка; грантовую заявку готовим совместно.

Написать и обсудить
